回轉式空氣分配器
一、 概述
回轉式空氣分配器是通過閥芯旋轉，將風機送入的空氣由旋轉閥芯依次分配給各個出風口，而獲得定時定量的壓縮空氣，再通過管道送到各均化區（配充氣箱），依次循環使粉料得到均化。

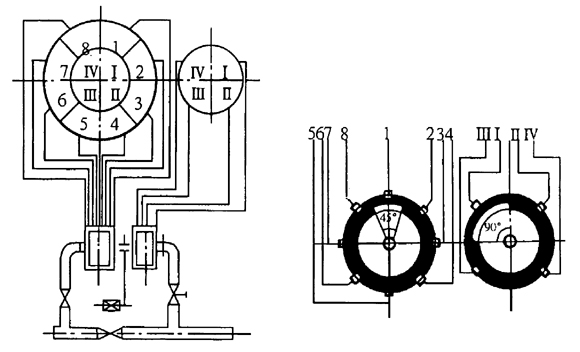

二、回轉式空氣分配器原理圖
三、技術參數表
|
型號規格 |
QFFΦ500mm |
QFFΦ500mm |
QFFΦ500mm |
QFFΦ500mm |
|
|
名稱 |
單四嘴 |
單八嘴 |
雙六嘴 |
四、八嘴 |
|
|
外形尺寸 |
2160×950×820 |
1600×1700×910 |
2006×2165×1100 |
1630×1700×9100 |
|
|
減速電機 |
擺線針輪減速機BWEY2715－1505 |
擺線針輪減速機BWEY2715－1505 |
擺線針輪減速機XWEY－106 |
擺線針輪減速機BWEY2715－1505 |
|
|
鏈傳動 |
Z1＝17、Z2＝68 |
Z1＝17、Z2＝68 |
Z1＝19、Z2＝66 |
Z1＝17、Z2＝68 |
|
|
分配閥名稱 |
四嘴 |
八嘴 |
六嘴 |
四嘴 |
八嘴 |
|
進氣口直徑（Φmm） |
100 |
100 |
150 |
100 |
100 |
|
出氣口直徑（Φmm） |
100 |
80 |
125 |
100 |
80 |
|
風量（m3/min） |
10 |
4 |
8.5 |
10 |
4 |
|
工作風壓（MPa） |
0.07 |
0.04 |
0.07 |
0.04 |
|
|
閥芯轉速（r/min） |
0.25 |
0.25 |
0.288 |
0.25 |
|
|
最大使用壓力（Mpa） |
0.1 |
0.1 |
0.1 |
0.1 |
|
|
配套選用 |
Φ8米、Φ10米生料均化庫 |
Φ8米、Φ10米水泥及生料均化庫 |
Φ15米、Φ18米水泥均化庫 |
Φ8米、Φ10米混合式生料均化 |
|
外形尺寸及基礎圖
回轉式空氣分配器原理圖
